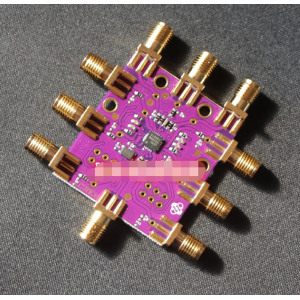

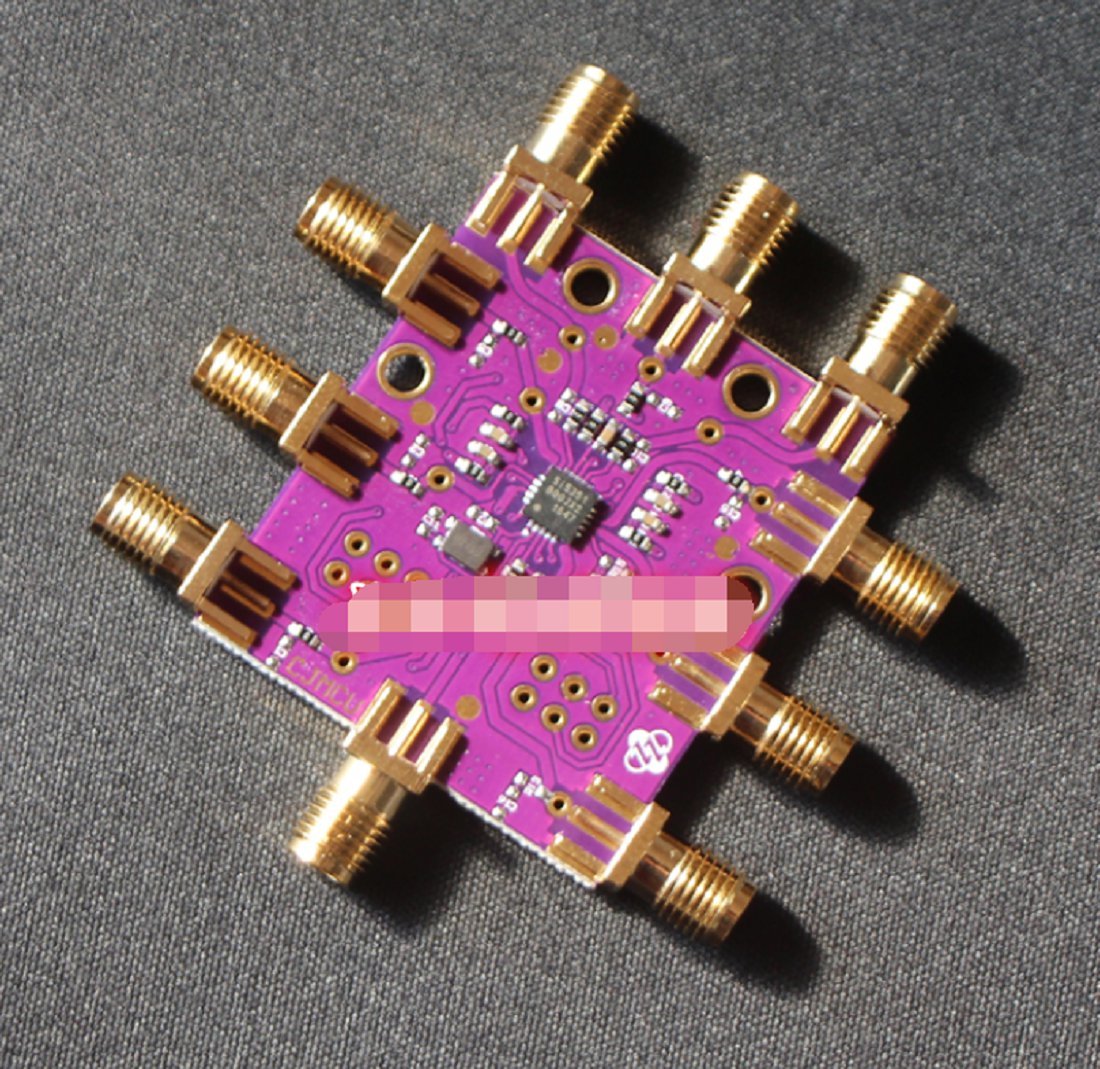

HS1751 Si5351B Clock Signal Generator Module I2C Programmable 27MHz +VCXO

HS1751 Si5351B Clock Signal Generator Module I2C Programmable 27MHz +VCXO

Brand:Haitronic
Product Code:HS1751
Availability:999999
Qty:     - OR -   Add to Wish List Add to Compare

HS1751 Si5351B Clock Signal Generator Module I2C Programmable 27MHz +VCXO

Features:

1. Generates up to 8 non-integer-related frequencies from 8 kHz to 160 MHz

2. I2C user definable configuration

3. Exact frequency synthesis at each output (0 ppm error)

4. Highly linear VCXO

5. Optional clock input (CLKIN)

6. Low output period jitter: 100 ps pp

7. Configurable spread spectrum selectable

8. Operates from a low-cost, fixed frequency crystal: 25 or 27 MHz

9. Supports static phase offset

10. Programmable rise/fall time control

11. Glitchless frequency changes

12. Separate voltage supply pins:

- Core VDD: 2.5 or 3.3 V

- Output VDDO: 1.8, 2.5, or 3.3 V

13. Excellent PSRR eliminates external power supply filtering

14. Very low power consumption

15. Adjustable output-output delay

16. Available in 3 packages types:

- 10-MSOP: 3 outputs

- 24-QSOP: 8 outputs

- 20-QFN (4x4 mm): 8 outputs

17. PCIE Gen 1 compliant

18. Supports HCSL compatible swing

Description:

The Si5351 is an I2C configurable clock generator that is ideally suited for replacing crystals, crystal oscillators, VCXOs, phase-locked loops (PLLs), and fanout buffers in cost-sensitive applications. Based on a PLL/VCXO + high resolution MultiSynth fractional divider architecture, the Si5351 can generate any frequency up to 160 MHz on each of its outputs with 0 ppm error. Three versions of the Si5351 are available to meet a wide variety of applications. The Si5351A generates up to 8 free-running clocks using an internal oscillator for replacing crystals and crystal oscillators. The Si5351B adds an internal VCXO and provides the flexibility to replace both free-running clocks and synchronous clocks. The Si5351B eliminates the need for higher cost, custom pullable crystals while providing reliable operation over a wide tuning range. The Si5351C offers the same flexibility but synchronizes to an external reference clock (CLKIN).

Applications:

HDTV, DVD/Blu-ray, set-top box

Audio/video equipment, gaming

Printers, scanners, projectors

Residential gateways

Networking/communication

Servers, storage

XO replacement

Package includes:

1 x CJMCU-5351B Si5351B Clock Signal Generator
